Cómo los simuladores de registro optimizan la interpretación y la capacitación de datos complejos de RMN

La resonancia magnética nuclear (RMN) es una tecnología clave en la industria del petróleo y el gas. Supera las limitaciones de las herramientas tradicionales que dependen de la matriz rocosa, al interactuar directamente con los protones de hidrógeno en el fluido, lo que proporciona a los geólogos datos más precisos sobre la porosidad total, la permeabilidad, el tipo de fluido y las características del yacimiento.
Sin embargo, en formaciones geológicas complejas, convertir las señales de relajación originales en modelos prácticos de yacimientos sigue siendo un desafío. La tecnología moderna de simulación de registros de pozos es precisamente la clave para resolver este problema. Está revolucionando el diseño de herramientas, la inversión de datos y los métodos de formación de la próxima generación de ingenieros.

Principios del registro por resonancia magnética nuclear

La técnica de registro por resonancia magnética nuclear genera señales de resonancia de protones de hidrógeno en los fluidos de la formación (agua e hidrocarburos) mediante la aplicación de un campo magnético externo y pulsos de radiofrecuencia (RF).

Mecanismo central

• Polarización magnética: Los imanes permanentes del instrumento de registro generan un campo magnético estático, lo que provoca que los núcleos de hidrógeno de la formación se alineen en la dirección del campo magnético.
• Excitación por pulsos: El instrumento emite pulsos de radiofrecuencia perpendiculares al campo magnético, lo que altera el estado de equilibrio del protón y provoca su desviación.
• Detección de la señal de relajación: Una vez que cesa el pulso, los protones liberan una señal de radiofrecuencia débil durante el proceso de realineación (relajación), que finalmente es captada por la bobina receptora.

Parámetros clave de la resonancia magnética nuclear (RMN)

Para evaluar con precisión el valor comercial del yacimiento, los intérpretes se basan principalmente en los siguientes cuatro parámetros clave:

• Tiempo de relajación longitudinal T1: La constante de tiempo que tardan los espines nucleares en volver al estado de equilibrio, que es un indicador clave para diferenciar los tipos de fluidos (petróleo ligero, petróleo pesado, gas y agua).
• Tiempo de relajación transversal T2: Constante de tiempo para la atenuación de la intensidad de la magnetización transversal, altamente sensible al tamaño de los poros. Los poros grandes (fluidos libres) corresponden a valores de T2 largos, mientras que los poros pequeños corresponden a valores de T2 cortos.
• Curva de distribución T2: Un espectrograma continuo del tiempo de relajación T2, que puede reflejar directamente la distribución del tamaño de los poros de la formación y la heterogeneidad de la matriz.
• FFI (Índice de Flujo Libre) y BFV (Volumen de Fluido Ligado): Estos parámetros cuantifican directamente el fluido libre recuperable y el fluido ligado (agua ligada a la arcilla/agua de microporos), lo que permite evaluar con precisión el potencial de producción del yacimiento.

Herramienta de registro de RMN y funcionamiento

Las herramientas de registro por resonancia magnética nuclear están diseñadas para operar en pozos y consisten en un imán para crear un campo magnético estático y bobinas de radiofrecuencia para generar y detectar señales. La herramienta se baja al pozo y se toman mediciones a distintas profundidades.

La herramienta de registro de RMN emite una serie de pulsos de RF y registra las señales resultantes a lo largo del tiempo. Estas señales se procesan para extraer los tiempos de relajación T1 y T2, de los cuales se derivan varias propiedades de formación.

La interpretación de los datos de RMN implica el análisis de los tiempos de relajación y sus distribuciones para obtener la porosidad, la permeabilidad, los tipos de fluidos y otras propiedades del yacimiento. Para una interpretación precisa, a menudo se requieren conocimientos y software avanzados.

Aplicaciones del registro por resonancia magnética nuclear en la industria del petróleo y el gas

Si bien el registro de RMN ofrece capacidades inigualables, su implementación exitosa en el campo implica sortear una serie de obstáculos operativos.

Aplicación	El desafío de campo
Evaluación de porosidad y permeabilidad	Alta complejidad de la matriz: En yacimientos de carbonato heterogéneos o formaciones ricas en arcilla, la rápida disminución de la señal puede provocar graves errores en la interpretación de los datos.
Clasificación de fluidos y saturación	Interferencias ambientales: Las variaciones en la temperatura del pozo, la presión extrema y la invasión del filtrado de lodo distorsionan considerablemente las señales T1/T2, lo que complica la identificación de fluidos.
Caracterización de Yacimientos	Costes y riesgos prohibitivos: Las herramientas de RMN utilizadas en el mundo real son costosas de implementar, consumen grandes cantidades de energía en el fondo del pozo y conllevan enormes riesgos de obstrucción de la tubería en pozos volátiles.
Preparación de la fuerza laboral	Brecha de experiencia técnica: La interpretación de algoritmos de inversión de RMN altamente complejos requiere años de formación avanzada, lo que hace que el personal cualificado sea escaso y costoso de contratar.

Ventajas del registro por resonancia magnética nuclear

A continuación se muestra un cuadro que resume las ventajas del registro por resonancia magnética nuclear en la industria del petróleo y el gas.

La Ventaja	Mareas Ideales para Lecciones
No destructivo	Preserva la integridad de la formación al tiempo que proporciona información detallada del subsuelo.
Medición Directa	Ofrece mediciones directas de porosidad, permeabilidad y tipos de fluidos, a diferencia de los registros convencionales que infieren propiedades.
Mejor comprensión de los yacimientos	Permite un mejor modelado de yacimientos con datos detallados, lo que conduce a estimaciones de reservas más precisas y una mejor planificación de la producción.
Diferenciación de fluidos	Distingue entre petróleo, gas y agua basándose en las firmas de tiempo de relajación.
Evaluación de la porosidad	Mide con precisión la porosidad total, distinguiendo entre volúmenes de fluidos libres y ligados.
Estimación de la permeabilidad	Proporciona una estimación más directa de la permeabilidad mediante el análisis de la distribución del tiempo de relajación T2.
Análisis detallado de la estructura de los poros	Ofrece información sobre la distribución del tamaño de los poros, lo que ayuda en la evaluación de las características del flujo de fluidos.
Fluidos inamovibles vs. fluidos móviles	Establece una diferencia entre fluidos ligados inamovibles y fluidos libres móviles, lo que resulta crucial para la evaluación de la producibilidad.
Integración con otros datos	Mejora la caracterización del yacimiento mediante la integración con otras mediciones de registro.
Eficiencia operacional	Reduce las incertidumbres y mejora la toma de decisiones, lo que conduce a estrategias de perforación y producción más eficientes.
Versatilidad	Aplicable en una amplia gama de entornos geológicos y condiciones de yacimiento.

Cómo la tecnología de simulación maximiza el valor de la RMN

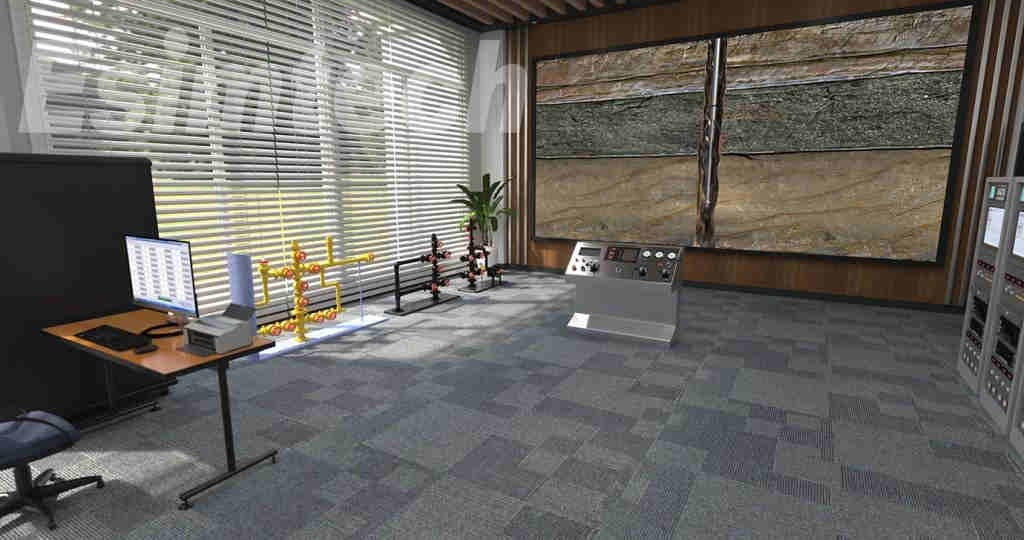

Para eliminar los altos riesgos financieros y los costos de aprendizaje asociados con las operaciones prácticas en el sitio, sistema de simulación de registro de pozos Se ha convertido en una característica estándar en la industria. Al recrear con precisión el entorno físico subterráneo y el comportamiento de las herramientas, este sistema ha transformado por completo el modo tradicional de entrenamiento y procesamiento de datos de RMN.

3.1 Aceleración del perfeccionamiento de habilidades y la formación técnica

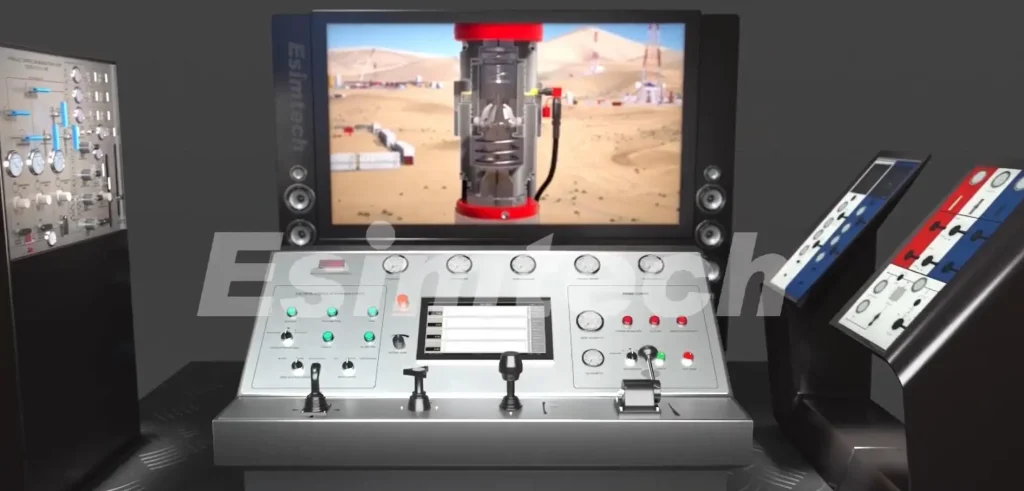

La formación teórica o escrita tradicional no permite a los ingenieros afrontar las presiones de toma de decisiones, que cambian rápidamente, en el yacimiento de perforación. En cambio, el simulador de registro avanzado proporciona un entorno virtual totalmente interactivo donde los alumnos pueden practicar el despliegue de herramientas sin necesidad de utilizar equipos reales.

• Configuración interactiva de la herramienta: Los alumnos pueden practicar en línea la configuración de la secuencia de pulsos de radiofrecuencia óptima y controlar con precisión el posicionamiento de la herramienta en el pozo virtual.
• Formación práctica basada en escenarios: El sistema puede simular aleatoriamente fallos reales, como herramientas gravemente desequilibradas, cambios repentinos en la salinidad del lodo o interferencias complejas de la matriz de esquisto, para poner a prueba la capacidad de los alumnos para eliminar rápidamente la distorsión de los datos.
• Sistema integral de seguridad en el lugar de los hechos: En la formación petrolera moderna, a menudo se integra la física de la perforación con operaciones de alto riesgo (como simulacros de control de pozos y prevención de reventones), y, combinada con la tecnología de realidad virtual, ayuda a los ingenieros a dominar las habilidades de intervención en pozos petrolíferos y la seguridad en las plataformas de perforación.

3.2 Generación de datos sintéticos y modelado de inversión avanzado

Resolver el "problema de inversión" (reconstruir las propiedades de las rocas a partir de señales de radiofrecuencia subterráneas) es un aspecto sumamente complejo en el registro de resonancia magnética nuclear.

• Prototipo virtual: Mediante la simulación multifísica, se generan miles de datos sintéticos de la matriz roca-fluido. Con estos conjuntos de datos masivos, los científicos de datos pueden optimizar el modelo matemático y verificar de manera eficiente el algoritmo de inversión antes de la implementación real de las herramientas de hardware.
• Cuantificación de la incertidumbre: Realizar automáticamente experimentos de simulación con múltiples conjuntos de diferentes parámetros de entrada (como porosidad fluctuante o contenido de arcilla) y, mediante análisis de sensibilidad, proporcionar una evaluación clara de la fiabilidad de los modelos de predicción de yacimientos.

Registro por resonancia magnética nuclear (RMN) Es una herramienta crucial en la exploración de petróleo y gas para identificar flujos comerciales de hidrocarburos. Sin embargo, para aprovechar plenamente sus beneficios tecnológicos, la clave reside en las capacidades profesionales de los operadores. Mediante la implementación de plataformas avanzadas de simulación de registros y realidad virtual (RV), las empresas pueden reducir eficazmente los errores de diagnóstico en el sitio, disminuir los costos operativos y formar equipos de élite capaces de abordar yacimientos petrolíferos complejos.
Para ayudarle a reducir los riesgos operativos y mejorar las capacidades técnicas de su equipo, como líder mundial en simulación de petróleo de alta fidelidad, Esimtech Ofrece soluciones de simulación de gemelos digitales específicas para aspectos clave como la perforación, el control de pozos, la prevención de reventones y el registro geofísico.
